SGM – Schut Métrologie Géométrique MESUREURS D’INTÉRIEUR

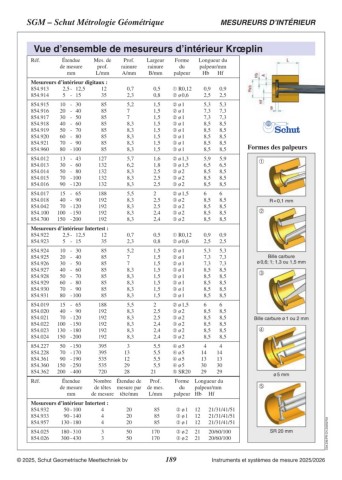

Vue d’ensemble de mesureurs d’intérieur Krœplin
Réf. Étendue Mes. de Prof. Largeur Forme Longueur du
de mesure prof. rainure rainure du palpeur/mm
mm L/mm A/mm B/mm palpeur Hb Hf
Mesureurs d’intérieur digitaux : 0,7 0,5 R0,12 0,9 0,9
854.913 2,5 - 12,5 12 2,3 0,8 ø 0,6 2,5 2,5
854.914 5 - 15 35
854.915 10 - 30 85 5,2 1,5 ø 1 5,3 5,3 Formes des palpeurs
854.916 20 - 40 85 7 1,5 ø 1 7,3 7,3 ➀
854.917 30 - 50 85 7 1,5 ø 1 7,3 7,3
854.918 40 - 60 85 8,3 1,5 ø 1 8,5 8,5 R = 0,1 mm
854.919 50 - 70 85 8,3 1,5 ø 1 8,5 8,5
854.920 60 - 80 85 8,3 1,5 ø 1 8,5 8,5 ➁
854.921 70 - 90 85 8,3 1,5 ø 1 8,5 8,5
854.960 80 - 100 85 8,3 1,5 ø 1 8,5 8,5 Bille carbure
ø 0,6; 1; 1,3 ou 1,5 mm
854.012 13 - 43 127 5,7 1,6 ø 1,3 5,9 5,9
854.013 30 - 60 132 6,2 1,8 ø 1,5 6,5 6,5 ➂
854.014 50 - 80 132 8,3 2,5 ø 2 8,5 8,5
854.015 70 - 100 132 8,3 2,5 ø 2 8,5 8,5 Bille carbure ø 1 ou 2 mm
854.016 90 - 120 132 8,3 2,5 ø 2 8,5 8,5
854.017 15 - 65 188 5,5 2 ø 1,5 6 6
854.018 40 - 90 192 8,3 2,5 ø 2 8,5 8,5 ø 5 mm
854.042 70 - 120 192 8,3 2,5 ø 2 8,5 8,5
854.100 100 - 150 192 8,3 2,4 ø 2 8,5 8,5
854.700 150 - 200 192 8,3 2,4 ø 2 8,5 8,5
SR 20 mm
Mesureurs d’intérieur Intertest : 0,7 0,5 R0,12 0,9 0,9
854.922 2,5 - 12,5 12 2,3 0,8 ø 0,6 2,5 2,5
854.923 5 - 15 35
854.924 10 - 320 875 53,52 1,65 ø 1 54,63 –5,3
854.925 20 - 40 85 7 1,5 ø 1 7,3 7,3
854.926 30 - 50 85 7 1,5 ø 1 7,3 7,3
854.927 40 - 60 85 8,3 1,5 ø 1 8,5 8,5
854.928 50 - 70 85 8,3 1,5 ø 1 8,5 8,5
854.929 60 - 80 85 8,3 1,5 ø 1 8,5 8,5
854.930 70 - 90 85 8,3 1,5 ø 1 8,5 8,5
854.931 80 - 100 85 8,3 1,5 ø 1 8,5 8,5
854.019 15 - 65 188 5,5 2 ø 1,5 6 6
854.020 40 - 90 192 8,3 2,5 ø 2 8,5 8,5
854.021 70 - 120 192 8,3 2,5 ø 2 8,5 8,5
854.022 100 - 150 192 8,3 2,4 ø 2 8,5 8,5
854.023 130 - 180 192 8,3 2,4 ø 2 8,5 8,5
854.024 150 - 200 192 8,3 2,4 ø 2 8,5 8,5
854.227 50 - 150 395 3 5,5 ø 5 4 4
854.228 70 - 170 395 13 5,5 ø 5 14 14
854.361 90 - 190 535 12 5,5 ø 5 13 13
854.360 150 - 250 535 29 5,5 ø 5 30 30
854.362 200 - 400 720 28 21 SR20 29 29
Réf. Étendue Nombre Étendue de Prof. Forme Longueur du
de mesure de têtes mesure par de mes. du palpeur/mm
mm de mesure tête/mm L/mm palpeur Hb Hf
Mesureurs d’intérieur Intertest :
854.932 50 - 100 4 20 85 ø 1 12 21/31/41/51
854.933 90 - 140 4 20 85 ø 1 12 21/31/41/51 C04.239.FR-CH.20250325
854.957 130 - 180 4 20 85 ø 1 12 21/31/41/51
854.025 180 - 310 3 50 170 ø 2 21 20/60/100
854.026 300 - 430 3 50 170 ø 2 21 20/60/100
