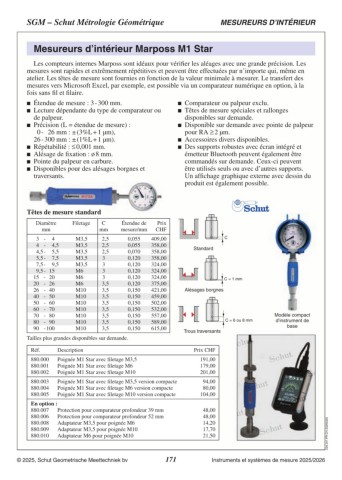

SGM – Schut Métrologie Géométrique MESUREURS D’INTÉRIEUR

Mesureurs d’intérieur Marposs M1 Star

Les compteurs internes Marposs sont idéaux pour vérifier les aléages avec une grande précision. Les
mesures sont rapides et extrêmement répétitives et peuvent être effectuées par n’importe qui, même en
atelier. Les têtes de mesure sont fournies en fonction de la valeur minimale à mesurer. Le transfert des
mesures vers Microsoft Excel, par exemple, est possible via un comparateur numérique en option, à la
fois sans fil et filaire.

 Étendue de mesure : 3 - 300 mm.  Comparateur ou palpeur exclu.
 Lecture dépendante du type de comparateur ou  Têtes de mesure spéciales et rallonges

de palpeur. disponibles sur demande.
 Précision (L = étendue de mesure) :  Disponible sur demande avec pointe de palpeur

0 - 26 mm : ± (3%L + 1 µm), pour RA ≥ 2 µm.
26 - 300 mm : ± (1%L + 1 µm).  Accessoires divers disponibles.
 Répétabilité : ≤ 0,001 mm.  Des supports robustes avec écran intégré et
 Alésage de fixation : ø 8 mm.
 Pointe du palpeur en carbure. émetteur Bluetooth peuvent également être
 Disponibles pour des alésages borgnes et commandés sur demande. Ceux-ci peuvent
traversants. être utilisés seuls ou avec d’autres supports.
Un affichage graphique externe avec dessin du
produit est également possible.

Têtes de mesure standard

Diamètre Filetage C Étendue de Prix
mm mm mesure/mm CHF

3 - 4 M3,5 2,5 0,055 409,00 C C = 1 mm
Alésages borgnes
4 - 4,5 M3,5 2,5 0,055 358,00 Standard Trous traversa

4,5 - 5,5 M3,5 2,5 0,070 358,00

5,5 - 7,5 M3,5 3 0,120 358,00

7,5 - 9,5 M3,5 3 0,120 324,00

9,5 - 15 M6 3 0,120 324,00

15 - 20 M6 3 0,120 324,00 C C = 1 mm C = 6 ou 8 mm
20 - 26 M6 3,5 0,120 375,00 Alésages borgnes Trous traversants

26 - 40 M10 3,5 0,150S tanda4r2d1,00

40 - 50 M10 3,5 0,150 459,00

50 - 60 M10 3,5 0,150 502,00

60 - 70 M10 3,5 0,150 532,00 Modèle compact
d’instrument de
70 - 80 M10 3,5 0,150 557,00 C = 6 ou 8 mm
80 - 90 M10 C 3,5 0,150 5C8=91,0m0m Trous traversants base

90 - 100 S tandMar1d0 3,5 Alésage0s,1b5o0r gnes615,00

Tailles plus grandes disponibles sur demande.

Réf. Description Prix CHF

880.000 Poignée M1 Star avec filetage M3,5 191,00
880.001 Poignée M1 Star avec filetage M6 179,00
880.002 Poignée M1 Star avec filetage M10 201,00

880.003 Poignée M1 Star avec filetage M3,5 version compacte 94,00
880.004 Poignée M1 Star avec filetage M6 version compacte 80,00
880.005 Poignée M1 Star avec filetage M10 version compacte 104,00

En option : 48,00 C04.341.FR-CH.20250325
880.007 Protection pour comparateur profondeur 39 mm 48,00
880.006 Protection pour comparateur profondeur 52 mm 14,20
880.008 Adaptateur M3,5 pour poignée M6 17,70
880.009 Adaptateur M3,5 pour poignée M10 21,50
880.010 Adaptateur M6 pour poignée M10
