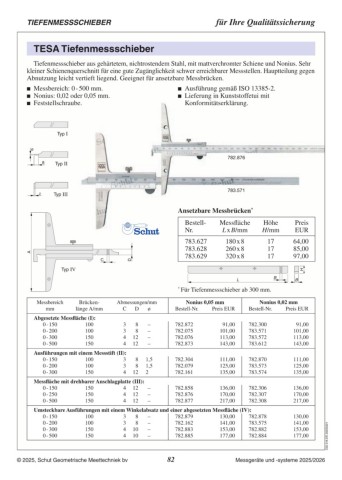

TIEFENMESSSCHIEBER                                                      für Ihre Qualitätssicherung

TESA Tiefenmessschieber

   Tiefenmessschieber aus gehärtetem, nichtrostendem Stahl, mit mattverchromter Schiene und Nonius. Sehr
kleiner Schienenquerschnitt für eine gute Zugänglichkeit schwer erreichbarer Messstellen. Haupt­teilung gegen
Abnutzung leicht vertieft liegend. Geeignet für ansetzbare Messbrücken.

	 Messbereich: 0 - 500 mm.                                  	 Ausführung gemäß ISO 13385-2.
	 Nonius: 0,02 oder 0,05 mm.                                	 Lieferung in Kunststoffetui mit
	 Feststellschraube.
                                                                Konformitätserklärung.

           Typ I

ø                                                                       782.876
        8
           Typ II

2 Typ III                                                               783.571

                                                             Ansetzbare Messbrücken*

                                                             Bestell-   Messfläche 	    Höhe 	             Preis
                                                             Nr.         L x B/mm       H/mm               EUR
                                                             783.627 	                                     62,00
                                                             783.628 	    180	x	8         17               83,00
                                                             783.629 	    260	x	8         17               94,00
                                                                          320	x	8         17
A                           C
                                                                         D
                                                                                                                                                                                                      HTyp IV

                                                                                                                                                                                                                                                                                                                                      C02.316.DE.20250605LBB

                                                             *	Für Tiefenmessschieber ab 300 mm.

Messbereich 	 Brücken-	        Abmessungen/mm                     Nonius 0,05 mm          Nonius 0,02 mm
                                                             Bestell-Nr.	 Preis EUR  Bestell-Nr.	 Preis EUR
           mm länge A/mm 	 C	 D	 ø

Abgesetzte Messfläche (I):

	 0	-	150 	        100         	 3	   8  	 –                 782.872	    89,00       782.300	               89,00
                               	 3	   8  	 –                 782.075	    99,00       783.571	               99,00
	 0	-	200 	        100         	 4	 12  	 –                  782.076	   110,00       783.572	              110,00
                               	 4	 12  	 –                  782.873	   140,00       783.612	              140,00
	 0	-	300 	        150

	 0	-	500 	        150

Ausführungen mit einem Messstift (II):

	 0	-	150 	        100         	 3	           8  	 1,5       782.304	   109,00       782.870	              109,00
                                              8  	 1,5       782.079	   123,00       783.573	              123,00
	 0	-	200 	        100         	 3	         12  	 2   	      782.161	   132,00       783.574	              132,00

	 0	-	300 	        150         	 4

Messfläche mit drehbarer Anschlagplatte (III):

	 0	-	150 	        150         	 4	 12  	 –                  782.858	   134,00       782.306	              134,00
                                                             782.876	   167,00       782.307	              167,00
	 0	-	250 	        150         	 4	 12  	 –                  782.877	   212,00       782.308	              212,00

	 0	-	500 	        150         	 4	 12  	 –

Umsteckbare Ausführungen mit einem Winkelabsatz und einer abgesetzten Messfläche (IV):

	 0	-	150 	        100         	 3	   8  	 –                 782.879	   128,00       782.878	              128,00
                                                                                                           139,00
	 0	-	200 	        100         	 3	   8  	 –                 782.162	   139,00       783.575	              150,00
                                                                                                           174,00
	 0	-	300 	        150         	 4	 10  	 –                  782.883	   150,00       782.882

	 0	-	500 	        150         	 4	 10  	 –                  782.885	   174,00       782.884

© 2025, Schut Geometrische Meettechniek bv               82                          Messgeräte und -systeme 2025/2026
