P. 514
DEMEET 3D CNC MESSMASCHINEN für Ihre Qualitätssicherung

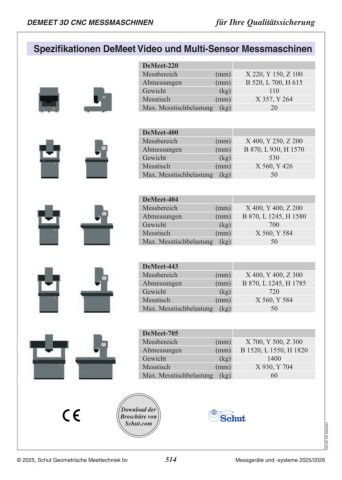

Spezifikationen DeMeet Video und Multi-Sensor Messmaschinen
Video-Ausführung Combo-Ausführung
Allgemein DeMeet Sony Sensor Kamera
Videosystem 3,0x (1,0x, 5,0x und 10,0x Option)
Telezentrische Nikon Objektive 2,0x (1,0x, 5,0x und 10,0x Option)
Telezentrische Leica-Design Objektive 3,0x (1,0x, 5,0x und 10,0x Option)
Telezentrische Mitutoyo Objektive 3 Ringe, 16 Segmente und 48 Zellen (einstellbar)
Ringbeleuchtung 1
Durchlicht und Koaxialbeleuchtung Einstellbar
Tastsystem 2 - Renishaw TP20
Konstruktion 3 Feste Brücke mit Granit Grundplatte DIN 876/00
Struktur
Messtisch 4 Vernickelter Stahl, spannungsarm
Linearführungen THK Linearführungen
Linearencoder
Antrieb Renishaw TONIC Linearencoder
Bedienung Faulhaber DC Servomotoren
Motorisierter Joystick / CNC
(µm) 0,1
Genauigkeit standard 5 (µm) X/Y/Z 3,9 + L/150
(L in mm)
XY 4,5 + L/150 XYZ 4,9 + L/150
Genauigkeit hoch 5 (µm) X/Y/Z 2,9 + L/200
(L in mm)
XY 3,5 + L/200 XYZ 3,9 + L/200
Genauigkeit optional 5 (µm) X/Y/Z 1,9 + L/250
(L in mm)
XY 2,5 + L/250 XYZ 2,9 + L/250
Verfahrgeschwindigkeit max. (mm/s) X/Y 250, Z 55
Beschleunigung max. (mm/s2) X/Y/Z 500
Speisung (V) 90 - 120, 210 - 240 (50 - 60 Hz)
Spannung (VA) 400
Leistung
Umgebungsbedingungen
Betriebstemperatur (°C) 15 - 35
Messtemperatur (°C) 20 ± 0,5
Relative Luftfeuchtigkeit (%) 40 - 70 (keine Kondensation)
1 Für Video Ausführungen (nicht für DeMeet-220) kann auf Anfrage eine Ringbeleuchtung mit 4 Ringen, 16 Segmenten und 64 Zellen geliefert
werden.
2 Andere Tastersysteme können auf Anfrage geliefert werden.
3 Die Grundplatte der DeMeet-220 ist aus flach geschliffenem Gusseisen.
4 Der Messtisch der DeMeet-220 ist aus spannungsarmem, harteloxiertem Aluminium.
5 Die Genauigkeit des Multi-Sensor Messsystems ist zu berücksichtigen.
Die Spezifikationen gelten für alle DeMeet Ausführungen, sofern nicht anders angegeben. Download der
Maschinen mit höheren Spezifikationen und/oder kundenorientierten Besonderheiten sind auf Anfrage lieferbar. Broschüre von
Alle Angaben sind ohne Gewähr.
Für weitere Spezifikationen konsultieren Sie unsere Website Schut.com. Schut.com
C23.208.DE.20240626
© 2024, Schut Geometrische Meettechniek bv 514 Messgeräte und -systeme 2023/2024
