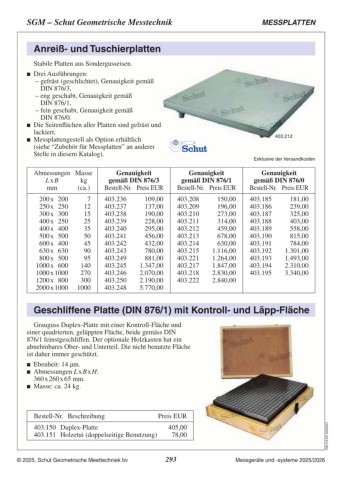

SGM – Schut Geometrische Messtechnik MESSPLATTEN

Anreiß- und Tuschierplatten 403.212

Stabile Platten aus Sondergusseisen. Exklusive der Versandkosten
 Drei Ausführungen:

– gefräst (geschlichtet), Genauigkeit gemäß
DIN 876/3,
– eng geschabt, Genauigkeit gemäß
DIN 876/1,
– fein geschabt, Genauigkeit gemäß
DIN 876/0.
 Die Seitenflächen aller Platten sind gefräst und
lackiert.
 Messplattengestell als Option erhältlich
(siehe “Zubehör für Messplatten” an anderer
Stelle in diesem Katalog).

Abmessungen Masse Genauigkeit Genauigkeit Genauigkeit
L x B kg gemäß DIN 876/3 gemäß DIN 876/1 gemäß DIN 876/0
mm (ca.) Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR

200 x 200 7 403.236 106,00 403.208 146,00 403.185 175,00
250 x 250 12 403.237 133,00 403.209 190,00 403.186 232,00
300 x 300 15 403.238 184,00 403.210 265,00 403.187 316,00
400 x 250 25 403.239 221,00 403.211 305,00 403.188 391,00
400 x 400 35 403.240 286,00 403.212 445,00 403.189 542,00
500 x 500 50 403.241 442,00 403.213 658,00 403.190 791,00
600 x 400 45 403.242 419,00 403.214 612,00 403.191 761,00
630 x 630 90 403.243 757,00 403.215 1.084,00 403.192 1.263,00
800 x 500 95 403.249 856,00 403.221 1.227,00 403.193 1.449,00
1000 x 600 140 403.245 1.308,00 403.217 1.793,00 403.194 2.240,00
1000 x 1000 270 403.246 2.010,00 403.218 2.740,00 403.195 3.340,00
1200 x 800 300 403.250 2.130,00 403.222 2.760,00 403.196 3.350,00
2000 x 1000 1000 403.248 5.610,00

Geschliffene Platte (DIN 876/1) mit Kontroll- und Läpp-Fläche

Grauguss Duplex-Platte mit einer Kontroll-Fläche und
einer quadrierten, geläppten Fläche, beide gemäss DIN
876/1 feinstgeschliffen. Der optionale Holzkasten hat ein
abnehmbares Ober- und Unterteil. Die nicht benutzte Fläche
ist daher immer geschützt.
 Ebenheit: 14 µm.
 Abmessungen L x B x H:

360 x 260 x 65 mm.
 Masse: ca. 24 kg.

Bestell-Nr. Beschreibung Preis EUR

403.150 Duplex-Platte 393,00 C06.218.DE.20250106
403.151 Holzetui (doppelseitige Benutzung) 75,00
