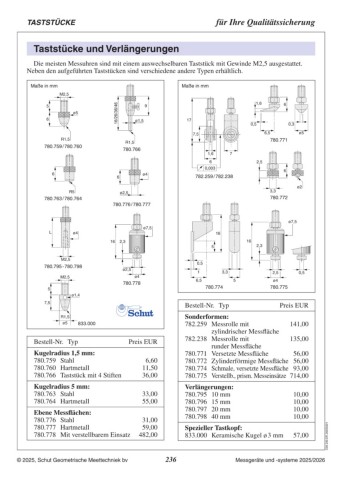

P. 236

TASTSTÜCKE                                                                  für Ihre Qualitätssicherung

  Taststücke und Verlängerungen

   Die meisten Messuhren sind mit einem auswechselbaren Taststück mit Gewinde M2,5 ausgestattet.
Neben den aufgeführten Taststücken sind verschiedene andere Typen erhältlich.

Maße in mm                        16/26/36/46            9             Maße in mm                    1,6 6
                     M2,5                         ø1,5
                                                                          17                         0,5 0,3
           5                               R1,5                                7,5
                              ø5        780.766                                                                  6,5               ø5
                                                                                         1,6 7                      780.771
           6                        6 ø4                                                   6
                                       ø2,5                                            0,003         2,5
                      R1,5                                                     782.259 / 782.238                        6
        780.759 / 780.760         780.776 / 780.777
                                                                                                                 3,3               ø2
               6                                                                                                 780.772

                            R5
        780.763 / 780.764

                                                                                                                             ø7,5

L ø4                                                       ø7,5

                                  16 2,3                                       16                    16
                                                                            5                               2,3

            M2,5                                                       0,5
780.795 - 780.798
                                               ø2,5                    1 3,3                                      2,5              0,5
           M2,5
                                                       ø4              6,5                        5                ø4
  5                                            780.778                      780.774                              780.775
                   ø1,4
                                                                       Bestell-Nr.  Typ                          Preis EUR
7,5
                                                                       Sonderformen:
            R1,5                                                       782.259 Messrolle mit                                 139,00
           ø5 833.000

                                                                            zylindrischer Messfläche
                                                                       782.238 Messrolle mit                                 132,00
Bestell-Nr.  Typ                               Preis EUR                    runder Messfläche

Kugelradius 1,5 mm:                                         6,40       780.771 Versetzte Messfläche                          55,00
780.759 Stahl                                              11,50       780.772 Zylinderförmige Messfläche 55,00
780.760 Hartmetall                                         35,00       780.774 Schmale, versetzte Messfläche 91,00
780.766 Taststück mit 4 Stiften                                        780.775 Verstellb., prism. Messeinsätze 625,00

Kugelradius 5 mm:                                          32,00       Verlängerungen:                                       9,60
780.763 Stahl                                              53,00       780.795 10 mm                                         9,60
780.764 Hartmetall                                                     780.796 15 mm                                         9,60
                                                                       780.797 20 mm                                         9,60
Ebene Messflächen:                              31,00                  780.798 40 mm
780.776 Stahl                                   58,00
780.777 Hartmetall                             472,00                  Spezieller Tastkopf:                                             C05.230.DE.20250605
780.778 Mit verstellbarem Einsatz                                      833.000 Keramische Kugel ø 3 mm 57,00

© 2025, Schut Geometrische Meettechniek bv                        236                             Messgeräte und -systeme 2025/2026
