P. 168
INNENMESSGERÄTE für Ihre Qualitätssicherung

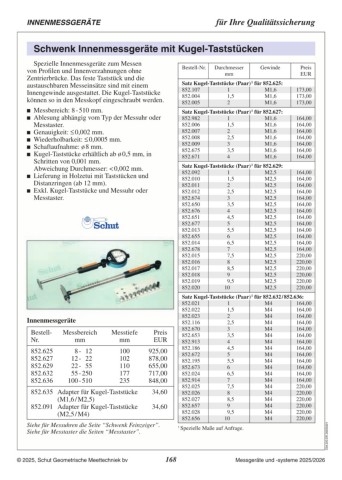

Schwenk Innenmessgeräte
Diese Innenmessgeräte werden zum Messen von zylindrischen Bohrungen und Formabweichungen,
z.B. Rundheit und Zylindrizität, gegenüber Normalen, wie z.B. Einstellringen, verwendet. Zum Anzeigen
der Messwerte können alle erhältlichen Messuhren und Messtaster verwendet werden, die einen
Einspannschaft von ø 8 mm haben. Der Umkehrpunkt der Anzeige ist der Wert für den Durchmesser der
Bohrung. Bei Anwendung von digitalen Messuhren wird empfohlen, Messuhren anzuwenden, die den
Kleinstwert speichern können.
Messbereich: 4,5 - 800 mm. Schaftaufnahme: ø 8 mm.
Ablesung abhängig vom Typ der Messuhr oder Selbstzentrierende Brücke.
Taststücke mit Hartmetall-Kugel ausgestattet.
Messtaster. Austauschbare Taststücke auch mit Stahl- oder
Genauigkeit: 4,5 - 290 mm: ≤ 0,002 mm,
Rubinkugel erhältlich.
280 - 800 mm: ≤ 0,003 mm. Zentrierbrücke mit verschleißfester Schicht
Wiederholbarkeit: 4,5 - 290 mm: ≤ 0,0005 mm,
erhältlich.
280 - 800 mm: ≤ 0,0015 mm. Lieferung in Holzetui mit Taststücken und
Distanzringen (ab 12 mm).
Exkl. Messuhr oder Messtaster.
Messtiefenverlängerungen auf Anfrage
erhältlich.
Sätze bestehen aus 2 oder 3 Instrumenten im
Holzetui.
Siehe für Messuhren die Seite
“Schwenk Feinzeiger”.
Sätze
Bestell- Messbereich Messtiefe Preis Bestell- Messbereich Anzahl Preis
Nr. mm mm EUR Nr. mm Geräte EUR
852.500 4,5 - 6 80 1.009,00 851.925 18 - 100 3 1.275,00
852.501 6 - 8 100 703,00 852.752 18 - 150 3 1.291,00
852.502 8 - 12 100 670,00 851.926 50 - 160 2 1.076,00
852.503 12 - 20 110 457,00 852.624 50 - 230 2 1.101,00
852.504 18 - 35 110 471,00
852.505 35 - 60 177 453,00 Durchgangs- Kurze Sphärische
852.506 50 - 100 177 517,00 Bohrungen Durchbrüche Bohrungen
852.507 50 - 150 177 533,00
852.508 100 - 160 234 671,00 Rundheit Zylindrizität Durchdringende C04.220.DE.20240625
852.509 100 - 230 234 696,00 Bohrungen
852.510 160 - 290 234 905,00
852.511 160 - 360 234 930,00
852.512 280 - 410 400 2.110,00
852.513 280 - 510 400 2.140,00
852.514 400 - 800 400 3.170,00
