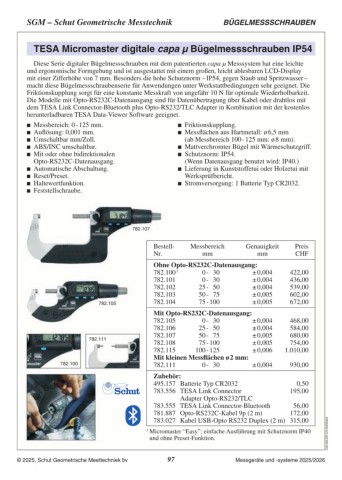

Page 97 - Schut Catalog
P. 97
SGM – Schut Geometrische Messtechnik BÜGELMESSSCHRAUBEN
TESA Micromaster digitale capa µ Bügelmessschrauben IP54
Diese Serie digitaler Bügelmessschrauben mit dem patentierten capa µ Messsystem hat eine leichte
und ergonomische Formgebung und ist ausgestattet mit einem großen, leicht ablesbaren LCD-Display
mit einer Zifferhöhe von 7 mm. Besonders die hohe Schutznorm – IP54, gegen Staub und Spritzwasser –
macht diese Bügelmessschraubenserie für Anwendungen unter Werkstattbedingungen sehr geeignet. Die
Friktionskupplung sorgt für eine konstante Messkraft von ungefähr 10 N für optimale Wiederholbarkeit.
Die Modelle mit Opto-RS232C-Datenausgang sind für Datenübertragung über Kabel oder drahtlos mit
dem TESA Link Connector-Bluetooth plus Opto-RS232/TLC Adapter in Kombination mit der kostenlos
herunterladbaren TESA Data-Viewer Software geeignet.
Messbereich: 0 - 125 mm. Friktionskupplung.
Auflösung: 0,001 mm. Messflächen aus Hartmetall: ø 6,5 mm
Umschaltbar mm/Zoll.
ABS/INC umschaltbar. (ab Messbereich 100 - 125 mm: ø 8 mm).
Mit oder ohne bidirektionalen Mattverchromter Bügel mit Wärmeschutzgriff.
Schutznorm: IP54.
Opto-RS232C-Datenausgang.
Automatische Abschaltung. (Wenn Datenausgang benutzt wird: IP40.)
Reset/Preset. Lieferung in Kunststoffetui oder Holzetui mit
Haltewertfunktion.
Feststellschraube. Werksprüfbericht.
Stromversorgung: 1 Batterie Typ CR2032.
782.107
Bestell- Messbereich Genauigkeit Preis
Nr. mm mm CHF
Ohne Opto-RS232C-Datenausgang: 422,00
782.100 1 0 - 30 ± 0,004 436,00
782.101 0 - 30 ± 0,004 539,00
782.102 25 - 50 ± 0,004 602,00
782.103 50 - 75 ± 0,005 672,00
782.104 75 - 100 ± 0,005
782.105
Mit Opto-RS232C-Datenausgang: 468,00
782.111 782.105 0 - 30 ± 0,004 584,00
782.100 782.106 25 - 50 ± 0,004 680,00
782.107 50 - 75 ± 0,005 754,00
782.108 75 - 100 ± 0,005 1.010,00
782.115 100 - 125 ± 0,006 930,00
Mit kleinen Messflächen ø 2 mm:
782.111 0 - 30 ± 0,004
Zubehör: 0,50
495.157 Batterie Typ CR2032
783.556 TESA Link Connector 195,00
Adapter Opto-RS232/TLC
783.555 TESA Link Connector-Bluetooth 56,00
781.887 Opto-RS232C-Kabel 9p (2 m) 172,00
783.027 Kabel USB-Opto RS232 Duplex (2 m) 315,00
C03.303.DE-CH.20250324
1 Micromaster “Easy”: einfache Ausführung mit Schutznorm IP40
und ohne Preset-Funktion.
