TIEFENMESSSCHIEBER für Ihre Qualitätssicherung

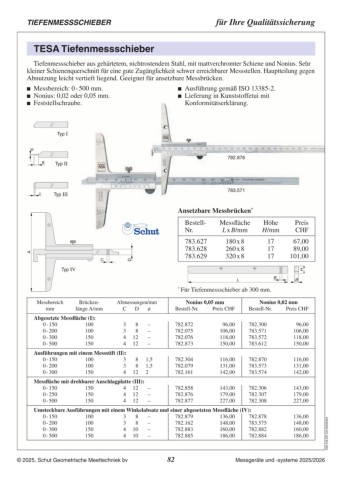

TESA Tiefenmessschieber

Tiefenmessschieber aus gehärtetem, nichtrostendem Stahl, mit mattverchromter Schiene und Nonius. Sehr
kleiner Schienenquerschnitt für eine gute Zugänglichkeit schwer erreichbarer Messstellen. Haupt­teilung gegen
Abnutzung leicht vertieft liegend. Geeignet für ansetzbare Messbrücken.

 Messbereich: 0 - 500 mm.  Ausführung gemäß ISO 13385-2.
 Nonius: 0,02 oder 0,05 mm.  Lieferung in Kunststoffetui mit
 Feststellschraube.
Konformitätserklärung.

Typ I

ø 782.876
8
Typ II

2 Typ III 783.571

Ansetzbare Messbrücken*

Bestell- Messfläche Höhe Preis
Nr. L x B/mm H/mm CHF
783.627 67,00
783.628 180 x 8 17 89,00
783.629 260 x 8 17 101,00
320 x 8 17
A C
D
HTyp IV

C02.316.DE-CH.20250324LBB

* Für Tiefenmessschieber ab 300 mm.

Messbereich Brücken- Abmessungen/mm Nonius 0,05 mm Nonius 0,02 mm
Bestell-Nr. Preis CHF Bestell-Nr. Preis CHF
mm länge A/mm C D ø

Abgesetzte Messfläche (I):

0 - 150 100 3 8 – 782.872 96,00 782.300 96,00
3 8 – 782.075 106,00 783.571 106,00
0 - 200 100 4 12 – 782.076 118,00 783.572 118,00
4 12 – 782.873 150,00 783.612 150,00
0 - 300 150

0 - 500 150

Ausführungen mit einem Messstift (II):

0 - 150 100 3 8 1,5 782.304 116,00 782.870 116,00
8 1,5 782.079 131,00 783.573 131,00
0 - 200 100 3 12 2 782.161 142,00 783.574 142,00

0 - 300 150 4

Messfläche mit drehbarer Anschlagplatte (III):

0 - 150 150 4 12 – 782.858 143,00 782.306 143,00
782.876 179,00 782.307 179,00
0 - 250 150 4 12 – 782.877 227,00 782.308 227,00

0 - 500 150 4 12 –

Umsteckbare Ausführungen mit einem Winkelabsatz und einer abgesetzten Messfläche (IV):

0 - 150 100 3 8 – 782.879 136,00 782.878 136,00
148,00
0 - 200 100 3 8 – 782.162 148,00 783.575 160,00
186,00
0 - 300 150 4 10 – 782.883 160,00 782.882

0 - 500 150 4 10 – 782.885 186,00 782.884
