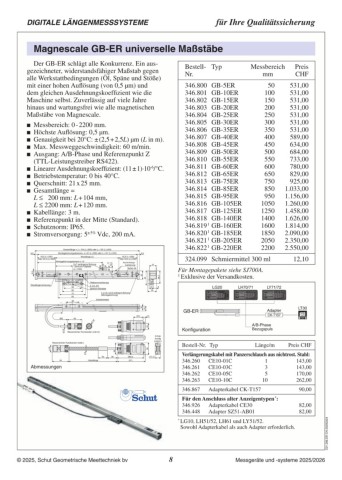

DIGITALE LÄNGENMESSSYSTEME für Ihre Qualitätssicherung
Magnescale GB‑ER universelle Maßstäbe
Der GB‑ER schlägt alle Konkurrenz. Ein aus Bestell- Typ Messbereich Preis
gezeichneter, widerstandsfähiger Maßstab gegen Nr. mm CHF
alle Werkstattbedingungen (Öl, Späne und Stöße)
mit einer hohen Auflösung (von 0,5 µm) und 346.800 GB‑5ER 50 513,00
dem gleichen Ausdehnungskoeffizient wie die 346.801 GB‑10ER 100 513,00
Maschine selbst. Zuverlässig auf viele Jahre 346.802 GB‑15ER 150 513,00
hinaus und wartungsfrei wie alle magnetischen 346.803 GB‑20ER 200 513,00
Maßstäbe von Magnescale. 346.804 GB‑25ER 250 513,00
Messbereich: 0 - 2200 mm. 346.805 GB‑30ER 300 513,00
Höchste Auflösung: 0,5 µm. 346.806 GB‑35ER 350 513,00
Genauigkeit bei 20°C: ± (2,5 + 2,5L) µm (L in m). 346.807 GB‑40ER 400 570,00
Max. Messweggeschwindigkeit: 60 m/min. 346.808 GB‑45ER 450 614,00
Ausgang: A/B‑Phase und Referenzpunkt Z 346.809 GB‑50ER 500 662,00
346.810 GB‑55ER 550 709,00
(TTL-Leistungstreiber RS422). 346.811 GB‑60ER 600 755,00
Linearer Ausdehnungskoeffizient: (11 ± 1)·10‑6/°C. 346.812 GB‑65ER 650 802,00
Betriebstemperatur: 0 bis 40°C. 346.813 GB‑75ER 750 895,00
Querschnitt: 21 x 25 mm. 346.814 GB‑85ER 850 999,00
Gesamtlänge = 346.815 GB‑95ER 950 1.117,00
346.816 GB‑105ER 1050 1.219,00
L ≤ 200 mm: L + 104 mm, 346.817 GB‑125ER 1250 1.410,00
L ≤ 2200 mm: L + 120 mm. 346.818 GB‑140ER 1400 1.572,00
Kabellänge: 3 m. 346.819 1 GB‑160ER 1600 1.755,00
Referenzpunkt in der Mitte (Standard). 346.820 1 GB‑185ER 1850 2.020,00
Schutznorm: IP65. 346.821 1 GB‑205ER 2050 2.280,00
Stromversorgung: 5± 5% Vdc, 200 mA. 346.822 1 GB‑220ER 2200 2.470,00
Gesamtlänge = L + 104 (L ≤ 200) oder L + 120 (L ≥ 250)
6,5 Montagebohrungsabstand = L + 91 (L ≤ 200) oder L + 107 (L ≥ 250) 6,5
45,5 (L ≤ 200) Messlänge (L) 45,5 (L ≤ 200) 324.099 Schmiermittel 300 ml 12,10
oder 53,5 (L ≥ 250) oder 53,5 (L ≥ 250)
Montagebohrungsabstand x 1/2
Ausrichtungs-
markierung
Serien-Nr.
9,5
5
10,5
25
42
36,5
5 x 7 verlängerte Bohrung 20 21
* Zentrum-Fußplatte
(L ≥ 1050) Für Montagepakete siehe SJ700A.
1 Exklusive der Versandkosten.
Referenzmarkierung
Messlängemarkierung 50 2 - ø 5, ø 9 12 9 LG20 LH70/71 LY71/72 LT30
60 Zentrum-Schieber 25
75 2 - ø 4,5 x ø 5,5 verlängerte Bohrung
85 (Montagebohrung)
36 Schieberhalter
6 MG20A-DK
15
20(31) (7) GB-ER Adapter
Konfiguration CK-T157
300 44 ø 5,5 ø9
Wasserdichter Rundstecker (männl.) ø 18 A/B-Phase
Bezugspuls
Wasserdichter Rundstecker (weibl.)
D-Sub Bestell-Nr. Typ Länge/m Preis CHF
ø 18 38 9-polig
(männl.)
36 Verlängerungskabel mit Panzerschlauch aus nichtrost. Stahl:
(17,7)
30 30 (86,5) 346.260 CE10‑01C 1 138,00
(91)
44 Kabellänge
Abmessungen 346.261 CE10‑03C 3 138,00
346.262 CE10‑05C 5 164,00
346.263 CE10‑10C 10 253,00
346.867 Adapterkabel CK‑T157 87,00
Für den Anschluss alter Anzeigentypen *: 79,00
346.926 Adapterkabel CE30 82,00
346.448 Adapter SZ51‑AB01
* LG10, LH51/52, LH61 und LY51/52. C01.206.DE-CH.20241127
Sowohl Adapterkabel als auch Adapter erforderlich.
