TASTER UND TASTSYSTEME für Ihre Qualitätssicherung

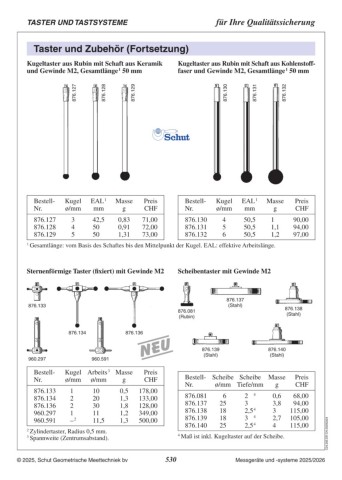

Taster und Zubehör

Die Beschaffenheit des zu messenden Produktes bestimmt den Typ
und die Länge des Tasters. Maximale Steifigkeit des Schaftes und
perfekte Rundheit der Kugel sind überaus wichtig.

In diesem Katalog sind nur die M2-Taster aus dem Renishaw-
Programm enthalten. M3, M4 und M5 sind auf Anfrage erhältlich.
Die M2-Taster sind hauptsächlich mit den TP2, TP20 und TP200
Tastsystemen verwendbar.

Taster wählen Gesamtlänge
Um die Genauigkeit der Taster­ EAL

anwendungen zu optimieren, raten wir
Ihnen:

– so kurze und steife Taster, wie möglich, benutzen; je mehr der Taster sich Freiraum zwischen
biegt oder abweicht, desto niedriger ist die Messgenauigkeit. Kugeltaster/Schaft
– die größtmögliche Tasterkugel benutzen; je größer die Tasterkugel, desto
größer ist die effektive Arbeitslänge und desto kleiner ist der Effekt der Oberflächenbeschaffenheit des
zu messenden Objekts.
– möglichst wenige Verlängerungen verwenden; jede Verbindung begünstigt eine mögliche Biegung oder
Abweichung.

Kugeltaster aus Rubin mit Schaft aus nichtrostendem Stahl und Gewinde M2

876.068 876.105 Bestell- Kugel EAL * Masse Preis
876.102 Nr. ø/mm mm g CHF
876.103
876.104 Gesamtlänge * 10 mm: 29,30
876.068 1 4,5 0,3 24,40
876.106 876.102 1,5 4,5 0,3 20,50
876.107 876.103 2 6 0,3 22,50
876.078 876.104 2,5 6 0,3 24,40
876.108 876.105 3 7,5 0,4 23,50
876.106 4 10 0,4 32,30
876.107 5 10 0,7 36,20
876.078 6 10 0,9

876.062 Gesamtlänge * 11 mm: 66,00
876.109 876.108 8 11 1,5
876.076
876.069 Gesamtlänge * 20 mm: 24,40
876.062 2 14 0,4 24,40
876.109 2,5 14 0,4 25,40 C24.301.DE-CH.20240625
876.076 3 17,5 0,5 26,40
876.069 4 20,2 0,6

* Gesamtlänge: vom Basis des Schaftes bis den Mittel­
punkt der Kugel. EAL: effektive Arbeitslänge.
