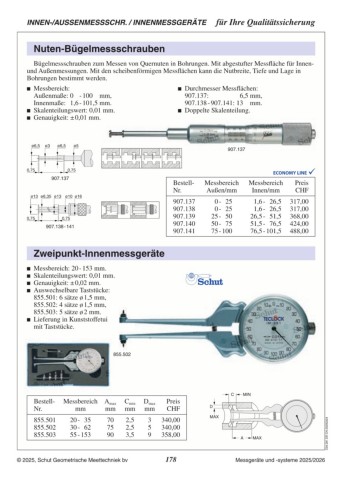

P. 178

INNEN-/AUSSENMESSSCHR. / INNENMESSGERÄTE für Ihre Qualitätssicherung

Nuten-Bügelmessschrauben

Bügelmessschrauben zum Messen von Quernuten in Bohrungen. Mit abgestufter Messfläche für Innen-
und Außenmessungen. Mit den scheibenförmigen Messflächen kann die Nutbreite, Tiefe und Lage in
Bohrungen bestimmt werden.

 Messbereich:  Durchmesser Messflächen:
Außenmaße: 0 - 100 mm, 907.137: 6,5 mm,
Innenmaße: 1,6 - 101,5 mm. 907.138 - 907.141: 13 mm.
 Doppelte Skalenteilung.
 Skalenteilungswert: 0,01 mm.
 Genauigkeit: ± 0,01 mm.

ø6,5 ø3 ø6,5 ø5 907.137

0,75 0,75

907.137 Bestell- Messbereich Messbereich Preis
Nr. Außen/mm Innen/mm CHF

ø13 ø6,35 ø13 ø10 ø16 907.137 0 - 25 1,6 - 26,5 317,00
907.138 0 - 25 1,6 - 26,5 317,00
0,75 0,75 907.139 25 - 50 26,5 - 51,5 368,00
907.140 50 - 75 51,5 - 76,5 424,00
907.138 - 141 907.141 75 - 100 76,5 - 101,5 488,00

Zweipunkt-Innenmessgeräte

 Messbereich: 20 - 153 mm.
 Skalenteilungswert: 0,01 mm.
 Genauigkeit: ± 0,02 mm.
 Auswechselbare Taststücke:

855.501: 6 sätze ø 1,5 mm,
855.502: 4 sätze ø 1,5 mm,
855.503: 5 sätze ø 2 mm.
 Lieferung in Kunststoffetui
mit Taststücke.

855.502

C MIN

Bestell- Messbereich Amax Cmin Dmax Preis D
Nr. mm mm mm mm CHF MAX

855.501 20 - 35 70 2,5 3 340,00 A MAX C04.281.DE-CH.20250324
855.502 30 - 62 75 2,5 5 340,00
855.503 55 - 153 90 3,5 9 358,00
